Les analyses techniques F1 de Giorgio Piola

Les nouveautés techniques à Singapour

Giorgio Piola, Sutton Images et LAT nous ont fourni ces photos des monoplaces prêtes à faire face au défi proposé par le Circuit de Singapour.

La voiture d'Esteban Ocon, Sahara Force India VJM10

La voiture d'Esteban Ocon, Sahara Force India VJM10
1/37

Force India inaugure un nouveau capot moteur surmonté d’une série de fines lamelles aérodynamiques. On note aussi une ailette fixée sur la boîte à air du moteur, semblable à celle des Ferrari et des Williams.

Photo de: Giorgio Piola

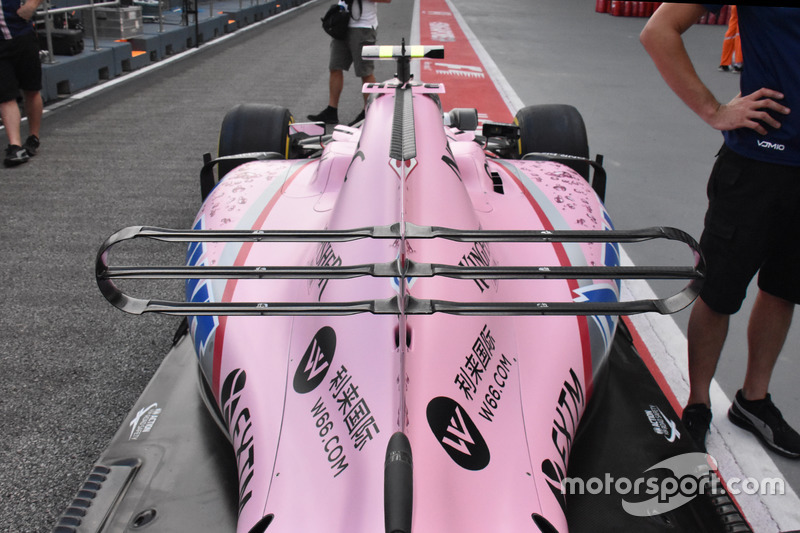

Capot moteur de la Sahara Force India VJM10

Capot moteur de la Sahara Force India VJM10
2/37

Vue arrière de la VJM10 munie de son T-wing. Des modifications ont été apportées aux trois éléments et à son support métallique. On remarque aussi une légère courbure à l’endroit où l’ailette est fixée à l’aileron de requin.

Photo de: Giorgio Piola

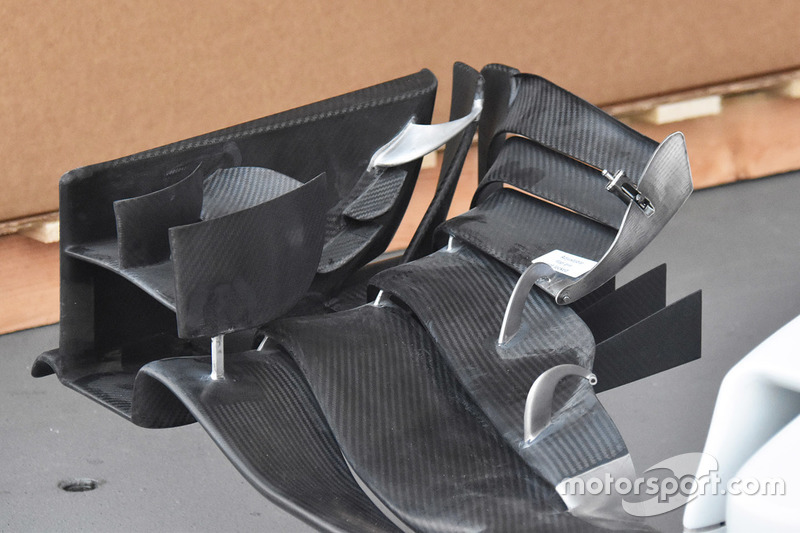

Vue détaillée de l'aileron avant de la Haas VF-17

Vue détaillée de l'aileron avant de la Haas VF-17
3/37

Détails de l’aileron avant de la Haas VF-17. Notez que le canard interne de la dérive a été doublé.

Photo de: Giorgio Piola

Carrosserie de la voiture de Lewis Hamilton, Mercedes AMG F1 W08

Carrosserie de la voiture de Lewis Hamilton, Mercedes AMG F1 W08
4/37

Mercedes va tester un nouvel aileron de requin sur le capot moteur allongé, auquel est toujours fixé le T-wing.

Photo de: Giorgio Piola

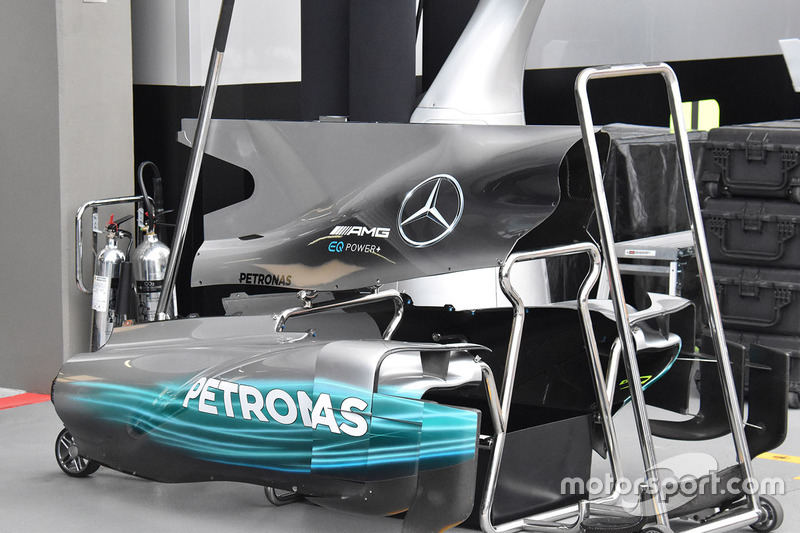

Carrosserie de la Mercedes AMG F1 W08

Carrosserie de la Mercedes AMG F1 W08
5/37

Nous vous montrons ici l’ancien capot moteur de la Mercedes. Remarquez la découpe en forme de "C" dans sa section centrale arrière.

Photo de: Giorgio Piola

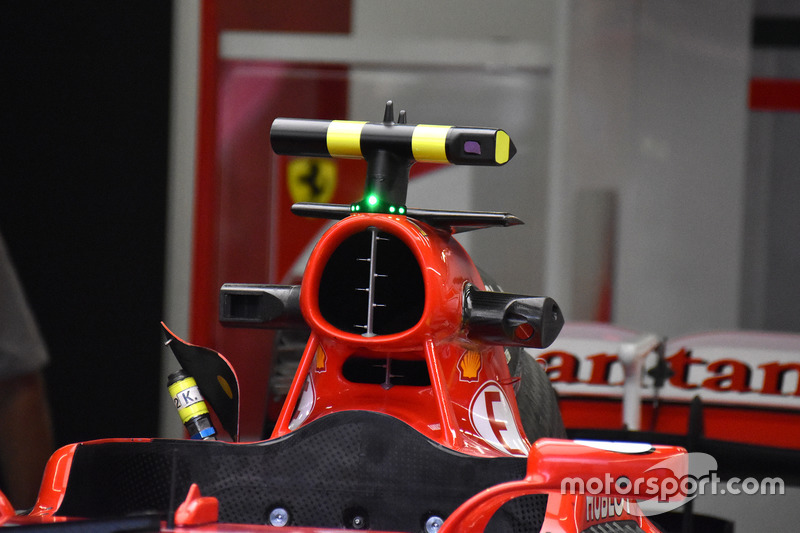

Boîte à air de la Ferrari SF70H

Boîte à air de la Ferrari SF70H
6/37

Un petit treillis de tubes de Pitot a été fixé dans la boîte à air du moteur de la Ferrari. Les ingénieurs tentent ainsi de déterminer les turbulences qui seront générées par la présence du Halo l’an prochain.

Photo de: Giorgio Piola

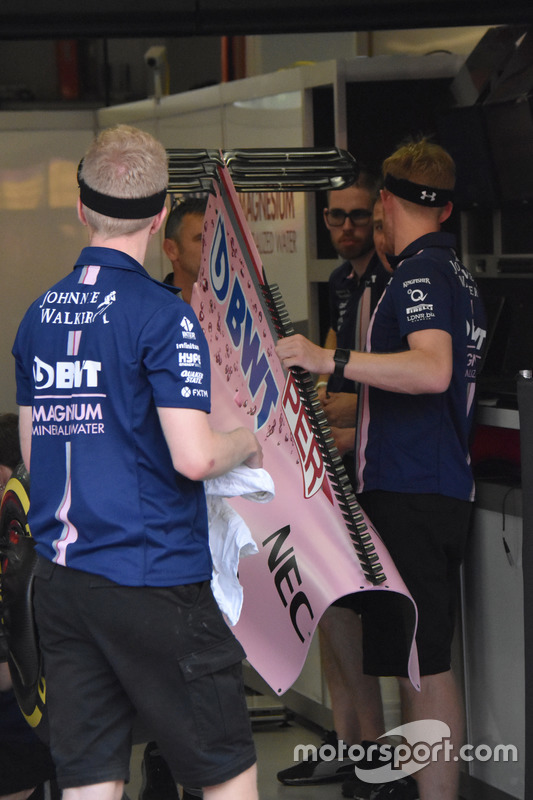

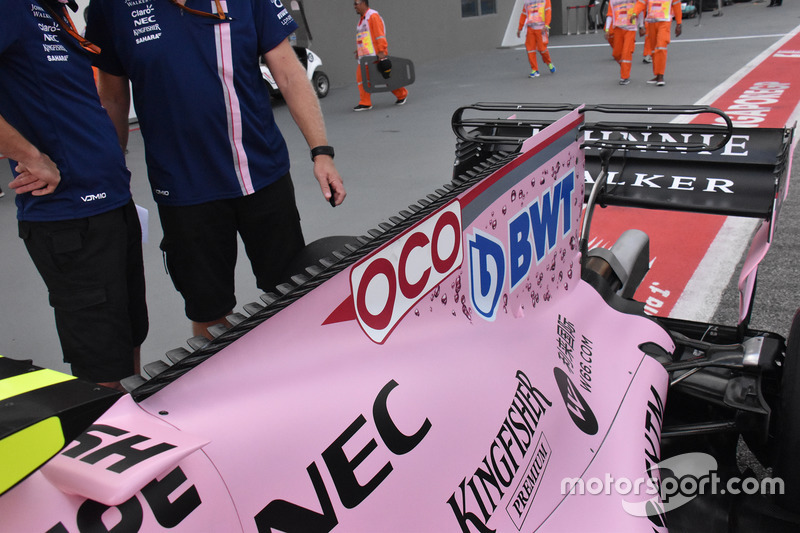

Capot moteur de la Sahara Force India VJM10

Capot moteur de la Sahara Force India VJM10
7/37

Autre image du capot moteur de la VJM10 avec ses 32 lamelles aérodynamiques fixées de part et d’autre de l’arête centrale.

Photo de: Giorgio Piola

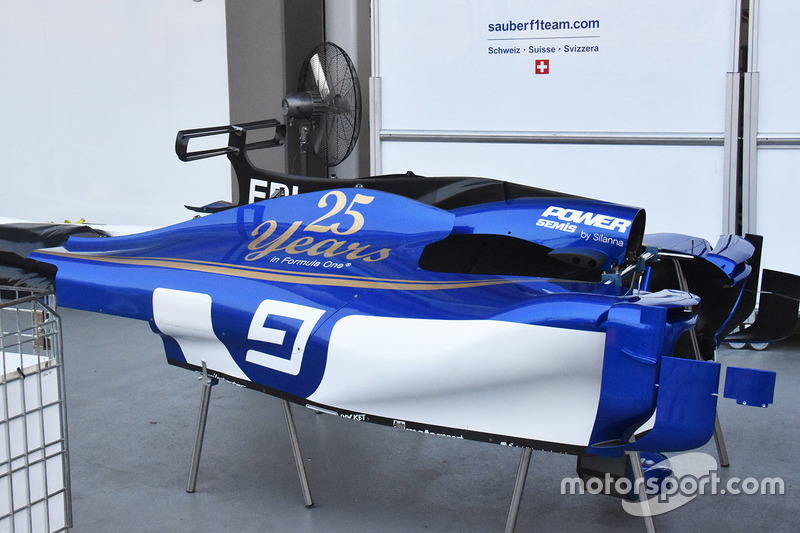

Carrosserie Sauber C36

Carrosserie Sauber C36
8/37

Voici la carrosserie de la Sauber C36. Quelques écuries n’utilisent plus l’aileron de requin de pleine longueur depuis quelques courses. La partie centrale est baissée, puis remonte brusquement afin d’y fixer le T-wing. Des nouvelles échancrures sont apparues afin de faciliter l’évacuation de la chaleur et le refroidissement de l’unité de puissance Ferrari.

Photo de: Giorgio Piola

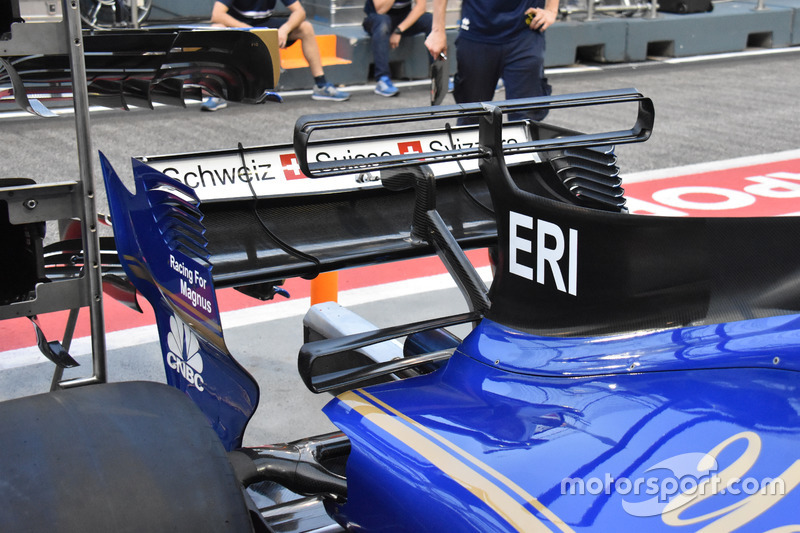

Aileron arrière de la Sauber C36

Aileron arrière de la Sauber C36
9/37

La Sauber C36 assemblée montre l’aileron arrière qui est braqué avec un angle d’attaque assez important. On note aussi la présence d’un T-wing à deux éléments, placé plus bas qu’habituellement.

Photo de: Giorgio Piola

Côté de la Sauber C36

Côté de la Sauber C36
10/37

Le développement de la Sauber s’est accéléré, et on note plusieurs modifications dans cette zone de la monoplace.

Photo de: Giorgio Piola

Diffuseur de la Sauber C36

Diffuseur de la Sauber C36
11/37

Cette vue arrière de la C36 démontre que même les petites écuries effectuent énormément de développement technologique.

Photo de: Giorgio Piola

Aileron avant de la Ferrari SF70H

Aileron avant de la Ferrari SF70H
12/37

La petite arête triangulaire de la dérive l’aileron avant de la SF70H avait été retirée pour les courses de Spa et de Monza, mais est réapparue ici à Singapour.

Photo de: Giorgio Piola

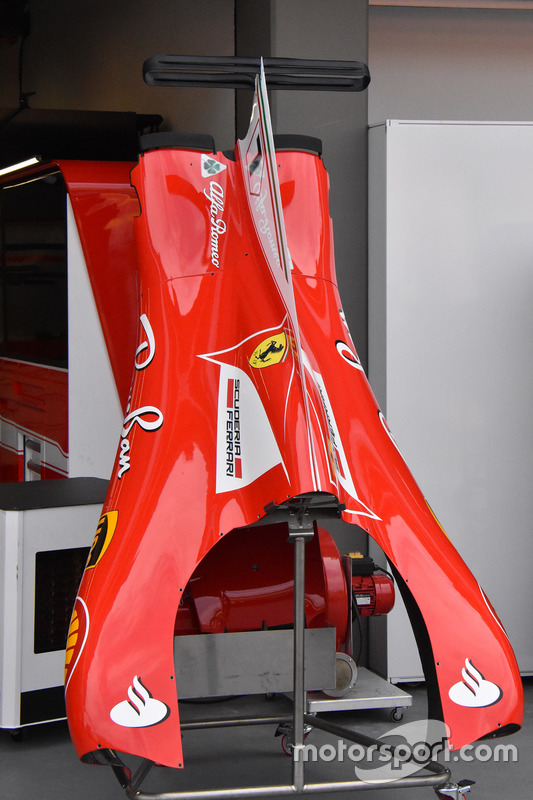

Capot moteur de la Ferrari SF70H

Capot moteur de la Ferrari SF70H
13/37

Afin de mieux évacuer la chaleur intense et l’humidité, la Ferrari possède des ouïes de refroidissement agrandies et des équerres sont apparues sur le bord de fuite, ce qui aide à aspirer l’air brûlant. Le T-wing possède désormais deux éléments.

Photo de: Giorgio Piola

Capot moteur de la Sahara Force India VJM10

Capot moteur de la Sahara Force India VJM10
14/37

Autre vue du nouveau capot moteur de la Force India. Notez aussi la présence d’une ailette sur la boîte à air et le T-wing à trois éléments.

Photo de: Giorgio Piola

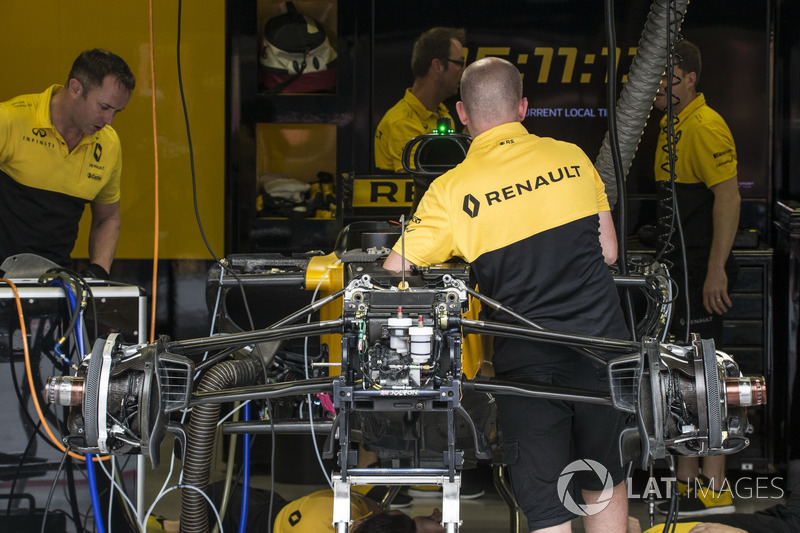

Suspension avant de la Renault Sport F1 Team RS17

Suspension avant de la Renault Sport F1 Team RS17
15/37

Renault a installé une sorte de protection horizontale devant ses écopes de freins pour Singapour, servant à empêcher l’accumulation de débris.

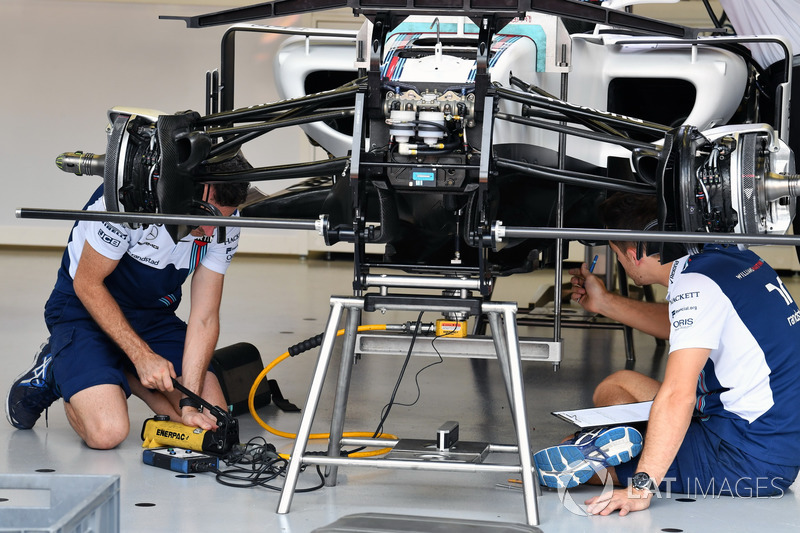

Suspension avant de la Williams FW40

Suspension avant de la Williams FW40
16/37

L’écurie Williams effectue ses propres essais de déformation sur le splitter avant de faire inspecter ses voitures par la FIA.

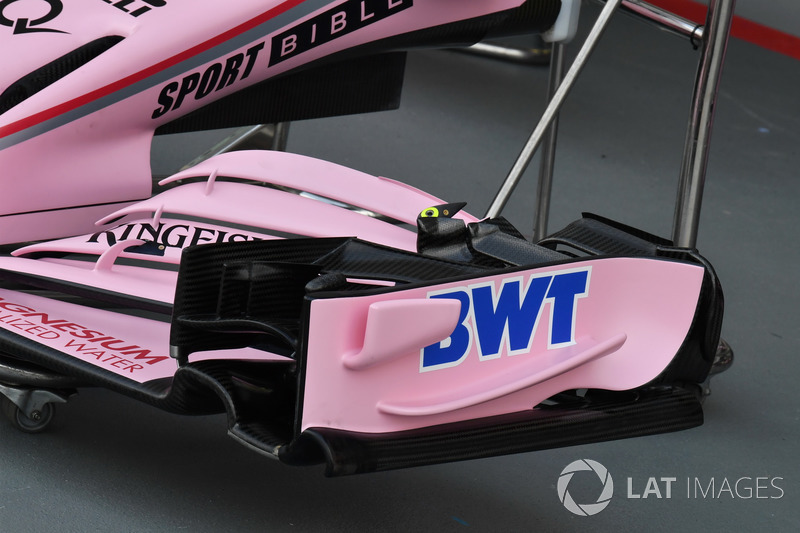

Aileron avant de la Sahara Force India VJM10

Aileron avant de la Sahara Force India VJM10
17/37

Détails de l’aileron avant de la VJM10. Les deux canards des dérives effectuent un retour sur ce circuit urbain qui requiert beaucoup d’appui aérodynamique.

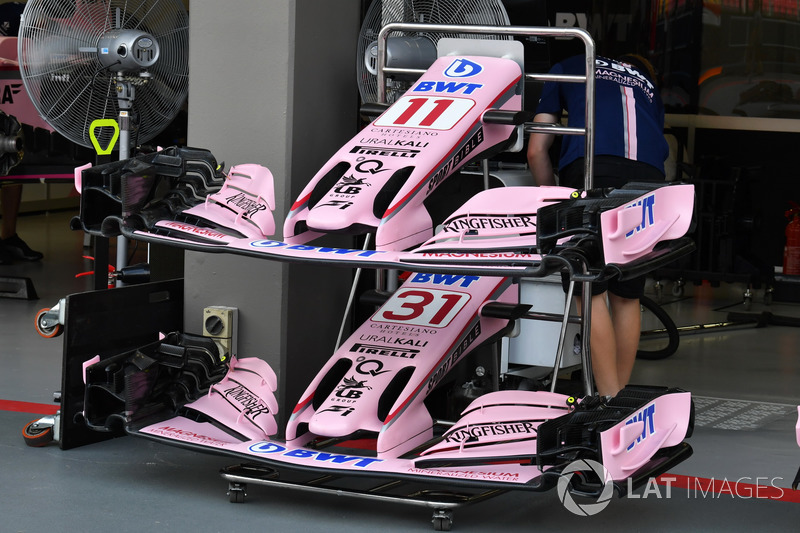

Nez et ailerons avant de la Sahara Force India VJM10

Nez et ailerons avant de la Sahara Force India VJM10
18/37

Force India dispose que plusieurs versions différentes de l’aileron avant. La configuration de volets change d’un à l’autre. L’aileron supérieur utilise un volet unique tandis que celui du dessous emploie un volet divisé en deux.

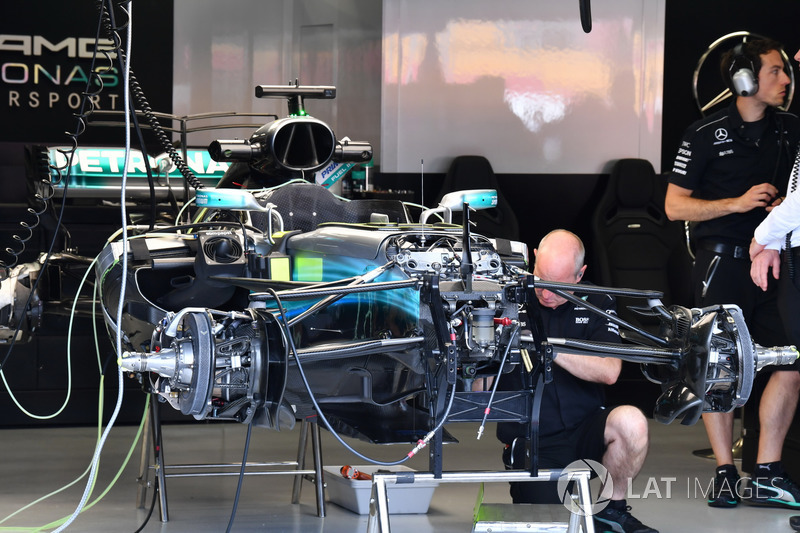

Une Mercedes-Benz F1 W08 dans le garage

Une Mercedes-Benz F1 W08 dans le garage
19/37

La Mercedes W08 en cours de préparation.

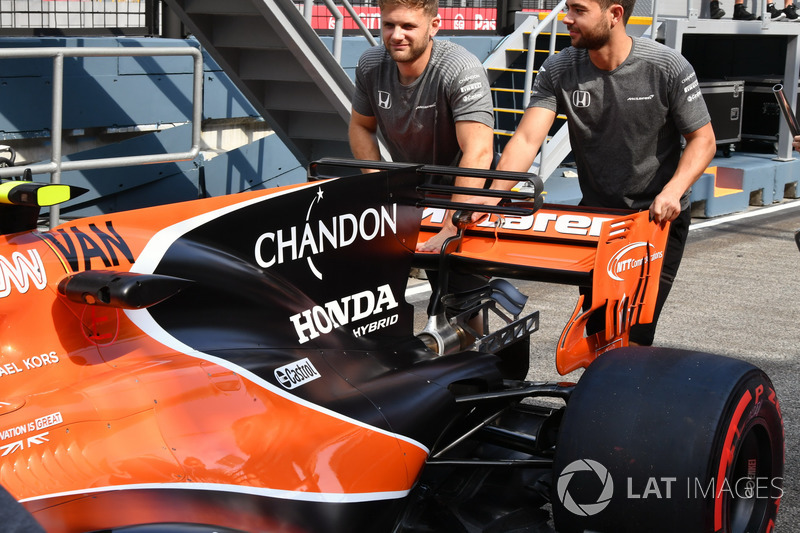

Arrière de la McLaren MCL32

Arrière de la McLaren MCL32
20/37

La McLaren MCL32 montre un T-wing à trois éléments fixé à l’extrémité de l’aileron de requin.

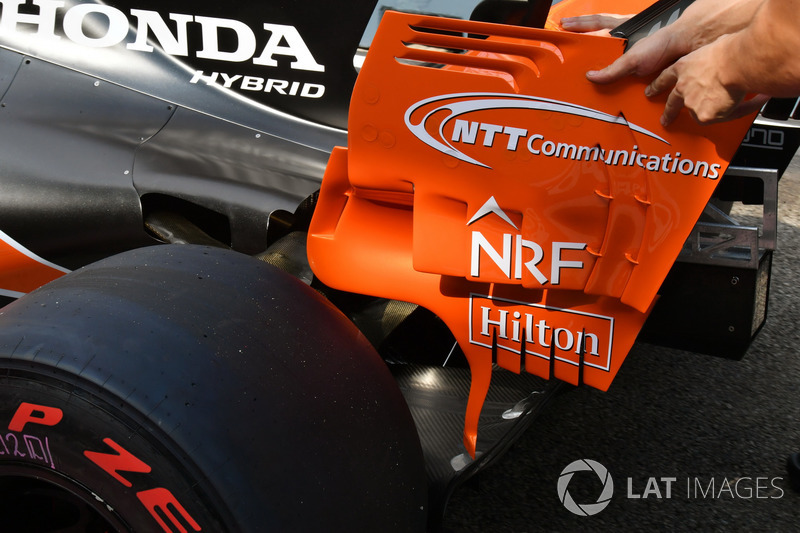

Aileron arrière de la McLaren MCL32

Aileron arrière de la McLaren MCL32
21/37

Vue latérale qui montre la complexité des dérives de l’aileron arrière de la McLaren MCL32.

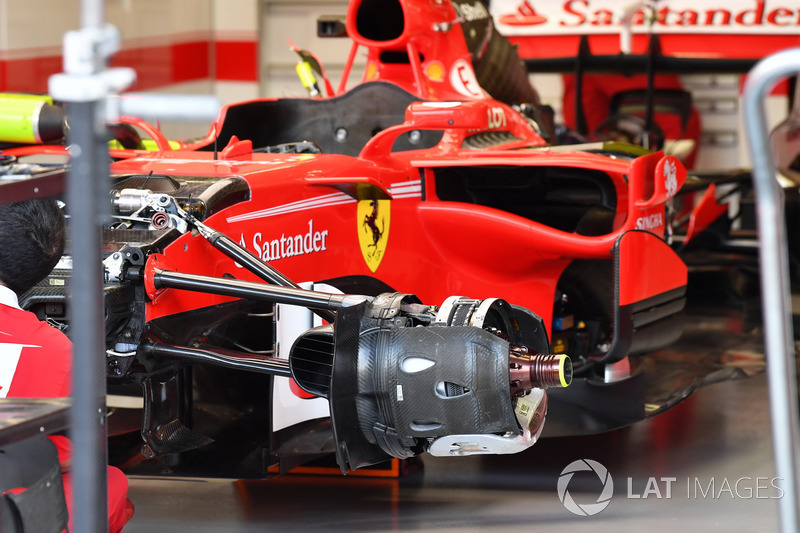

Avant de la Ferrari SF70H

Avant de la Ferrari SF70H
22/37

Vue du frein avant de la Ferrari SF70H qui devrait utiliser cette canalisation croisée afin de mieux évacuer la chaleur produite lors des freinages.

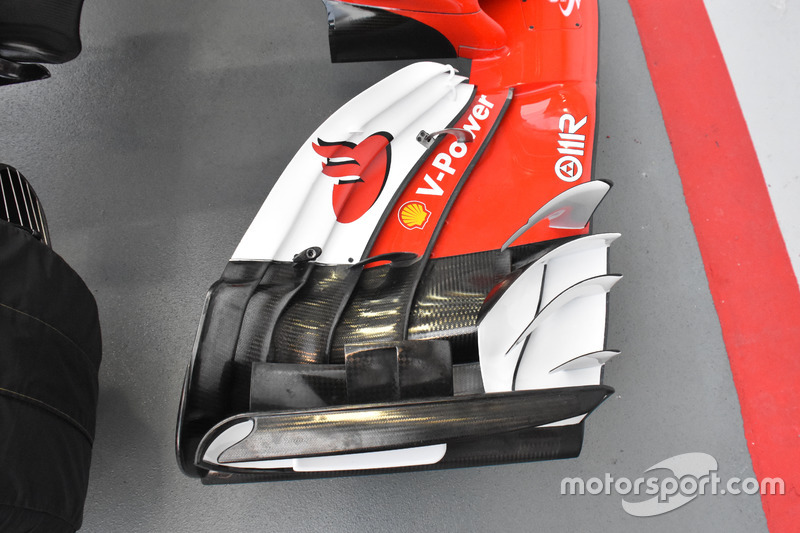

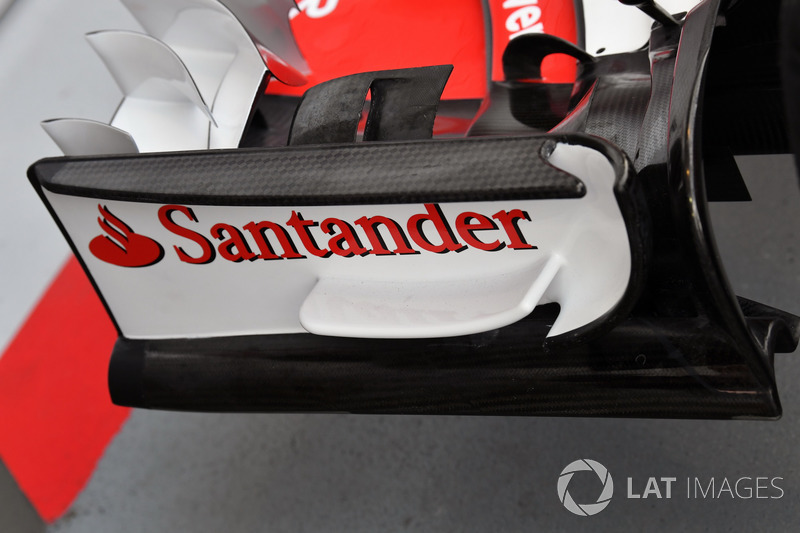

Vue détaillée de l'aileron avant de la Ferrari SF70H

Vue détaillée de l'aileron avant de la Ferrari SF70H
23/37

Vue de l’aileron avant de la Ferrari qui montre le retour de la petite arête triangulaire fixée sur la dérive.

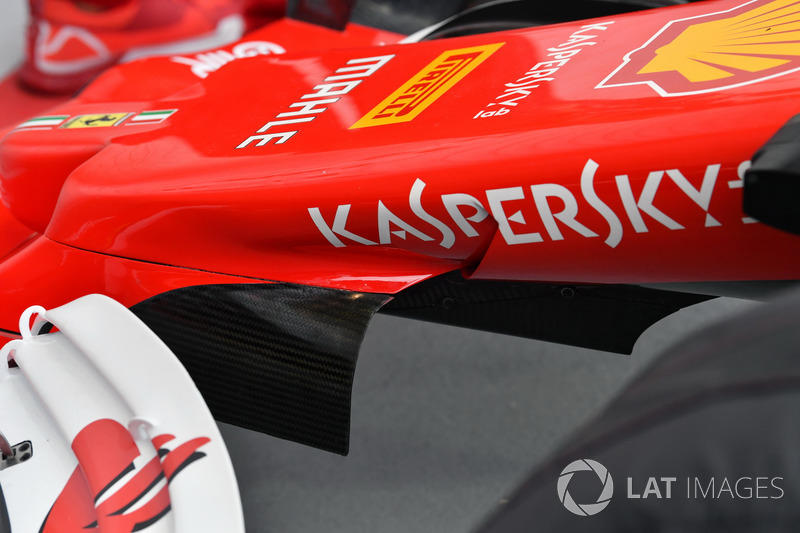

Vue détaillée du nez la Ferrari SF70H

Vue détaillée du nez la Ferrari SF70H
24/37

Rien de nouveau ici, mais cette image montre bien les transitions de surfaces que composent les montants de l’aileron avant et la prise d’air du S-duct.

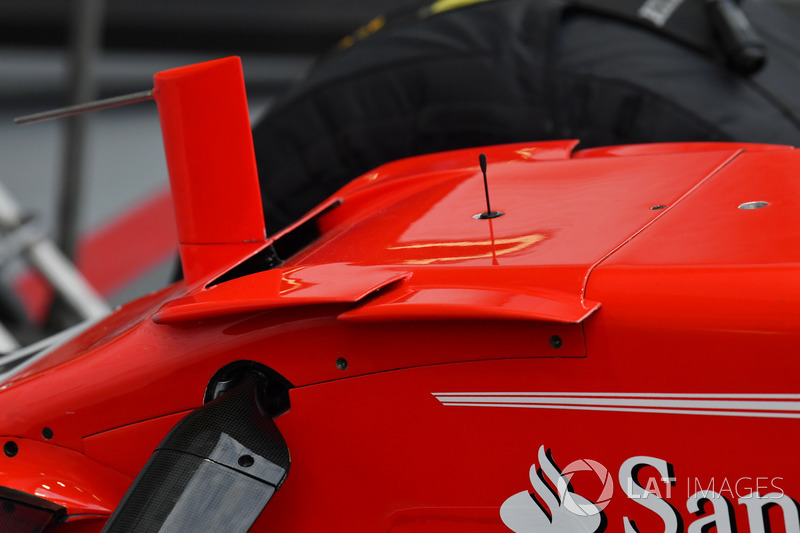

Vue détaillée du nez la Ferrari SF70H

Vue détaillée du nez la Ferrari SF70H
25/37

Vue des fines arêtes fixées de part et d’autre du panneau cosmétique du nez et du châssis.

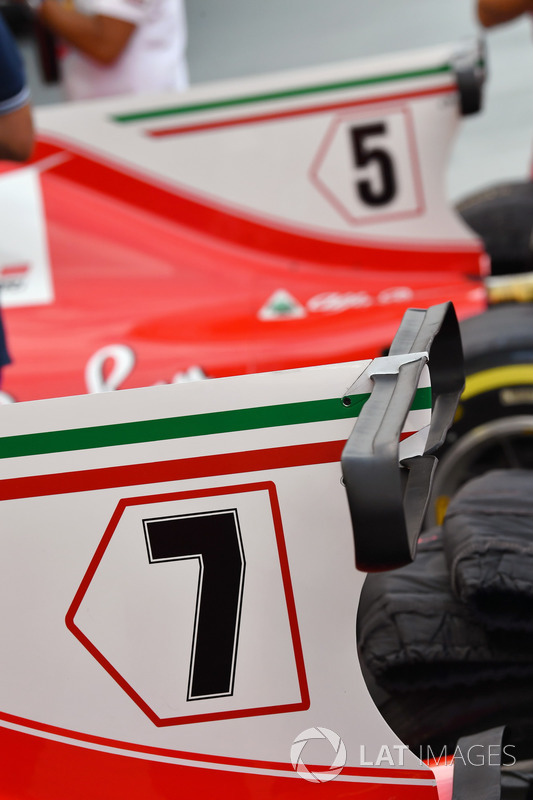

Aileron du capot moteur de la Ferrari SF70H

Aileron du capot moteur de la Ferrari SF70H
26/37

Vue du T-wing en forme de cintre avec ses deux éléments qui présente une fente sur toute la longueur.

Vue détaillée de l'aileron arrière de la Ferrari SF70H

Vue détaillée de l'aileron arrière de la Ferrari SF70H
27/37

Afin de générer un appui maximum, un monkey seat est fixé aux deux piliers de l’aileron arrière et entoure la tubulure d’échappement.

Vue détaillée du volant de la Ferrari SF70H

Vue détaillée du volant de la Ferrari SF70H
28/37

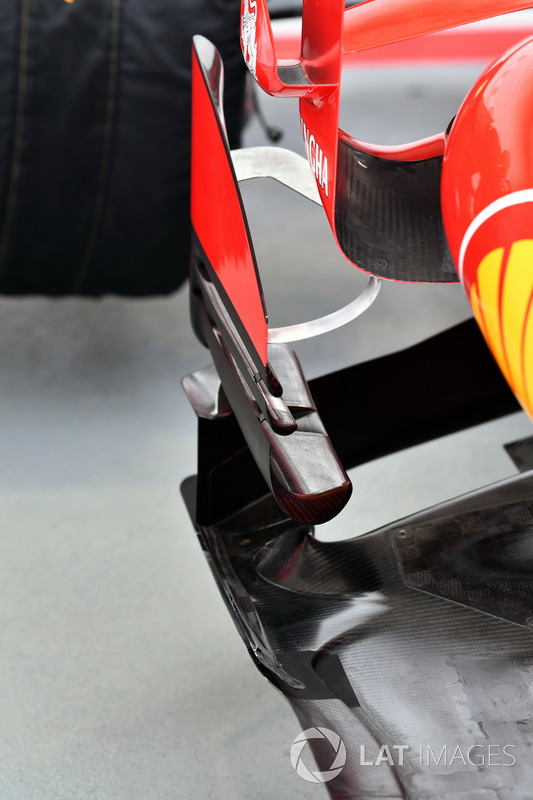

Vue détaillée d'un déflecteur de la Ferrari SF70H

Vue détaillée d'un déflecteur de la Ferrari SF70H
29/37

Vue latérale du plancher de la SF70H et des déflecteurs des pontons.

Vue détaillée d'un déflecteur de la Ferrari SF70H

Vue détaillée d'un déflecteur de la Ferrari SF70H
30/37

Ces éléments de la Ferrari ont récemment été modifiés : des déflecteurs munis de fentes et l’ajout d’un rebord inférieur.

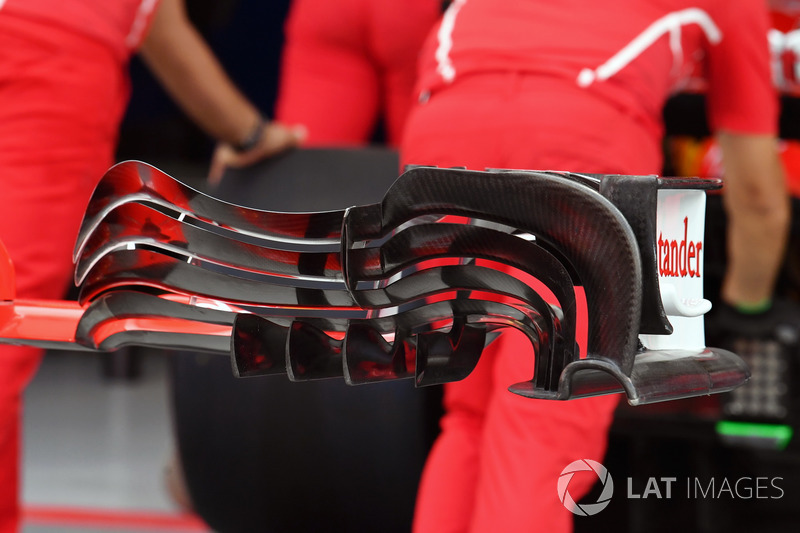

Aileron avant de la Ferrari SF70H

Aileron avant de la Ferrari SF70H
31/37

Rare vue arrière d’un aileron de F1 montrant la complexité des volets servant à former les flux d’air afin qu’ils circulent plus facilement autour des pneus avant.

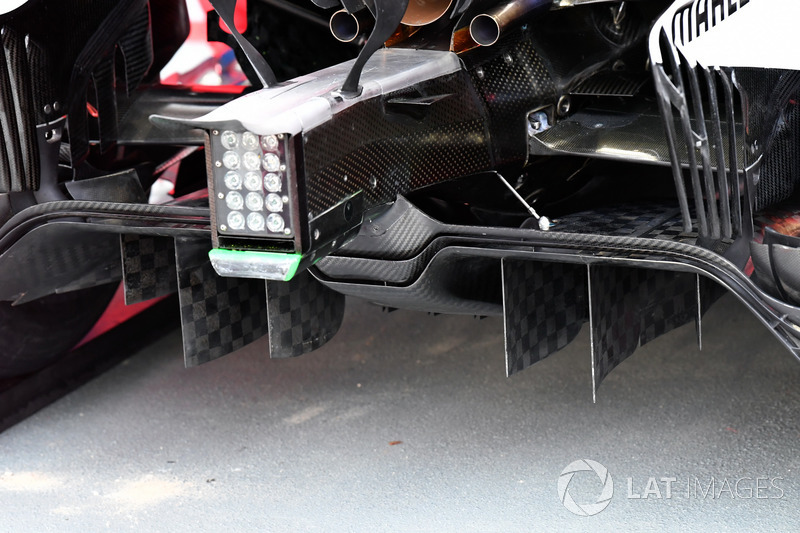

Diffuseur de la Ferrari SF70H

Diffuseur de la Ferrari SF70H
32/37

Vue du diffuseur de la Ferrari.

Frein arrière de la Ferrari SF70H

Frein arrière de la Ferrari SF70H
33/37

Vue des multiples ailettes fixées au bord extérieur du diffuseur. On note aussi que le tambour de frein possède une ouverture étroite afin de mieux évacuer la chaleur intense.

Carrosserie de la Mercedes AMG F1 W08

Carrosserie de la Mercedes AMG F1 W08
34/37

Mercedes teste ce nouvel aileron de requin allongé et qui rejoint maintenant le T-wing. Afin de faciliter l’évacuation de la chaleur, le sommet du capot moteur dispose d’une ouverture et une large échancrure a été découpée juste au-dessus du triangle supérieur de la suspension.

Photo de: Giorgio Piola

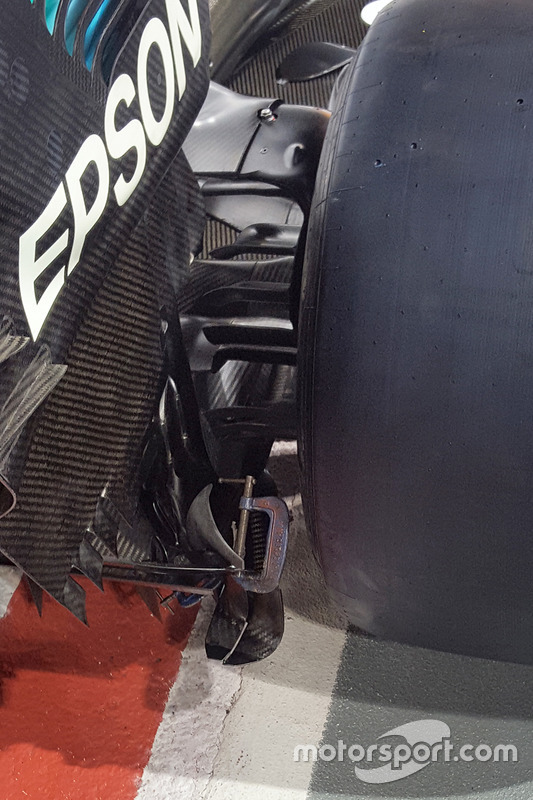

Aileron arrière de la Mercedes AMG F1 W08

Aileron arrière de la Mercedes AMG F1 W08
35/37

Une nouvelle ailette a été ajoutée au dessus du diffuseur de la W08 afin de mieux faire travailler sa surface supérieure.

Photo de: Giorgio Piola

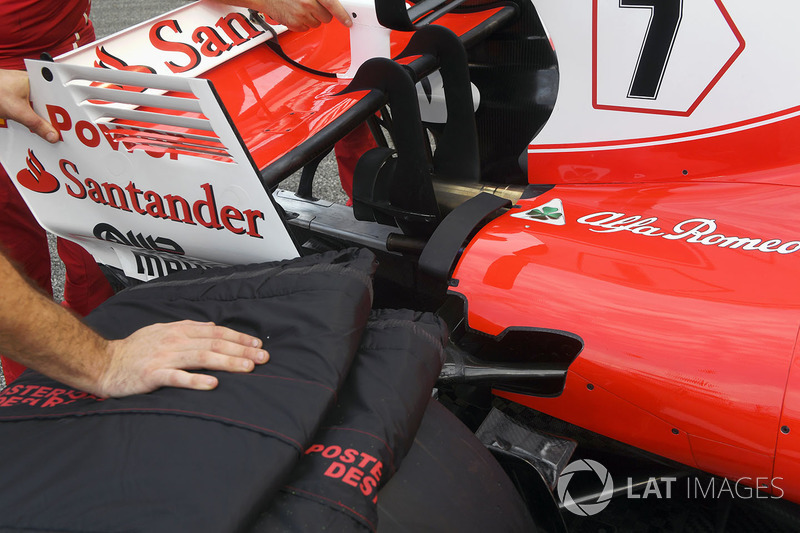

Aileron arrière de la Ferrari SF70H

Aileron arrière de la Ferrari SF70H
36/37

Le train arrière de la Ferrari dispose d’ouïes de refroidissement agrandies et de mini volets sur le bord de fuite afin de faciliter l’évacuation de l’air brûlant.

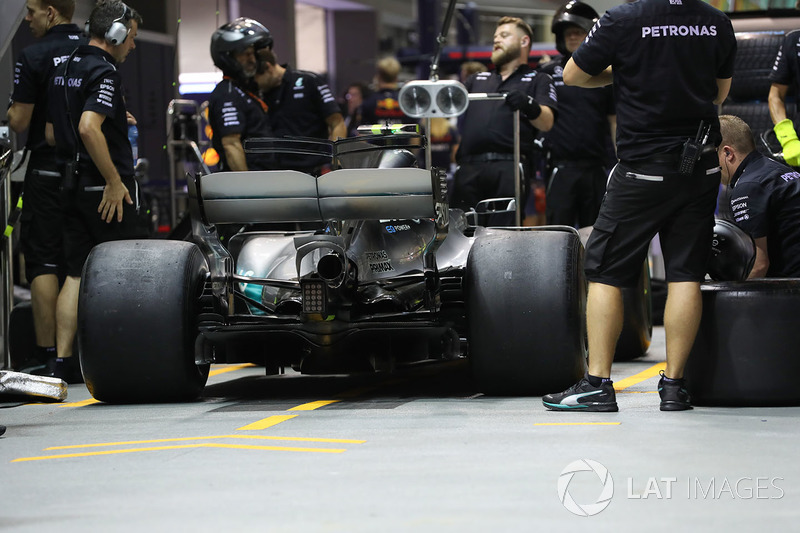

Simulation d'arrêt au stand chez Mercedes AMG F1

Simulation d'arrêt au stand chez Mercedes AMG F1
37/37

Vue arrière de la Mercedes W08 montre que l’équipe devrait essayer un aileron arrière aux formes plus agressives et un monkey seat.
