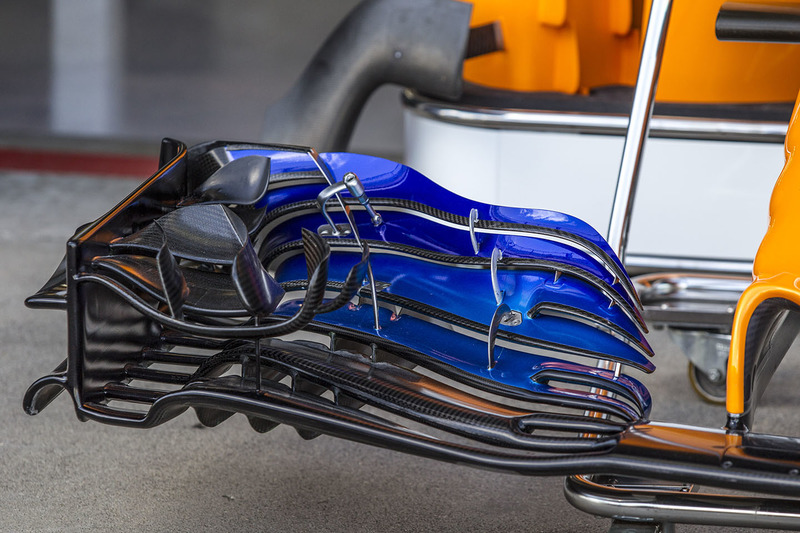

L'aileron avant de la McLaren MCL33
Photo de: Mark Sutton
McLaren dispose de deux ailerons avant en Australie, qui se distinguent par des volets aux formes différentes. Cette photo montre les volets aux extrémités pointues.
Ferrari SF71H : vue détaillée de l'avant
Photo de: Giorgio Piola
Vue de l’entrée d’air latérale du S-duct de la Ferrari. Pour cette année, on compte trois canaux dans le but d’empêcher que les flux d’air s'étranglent dans certaines conditions.

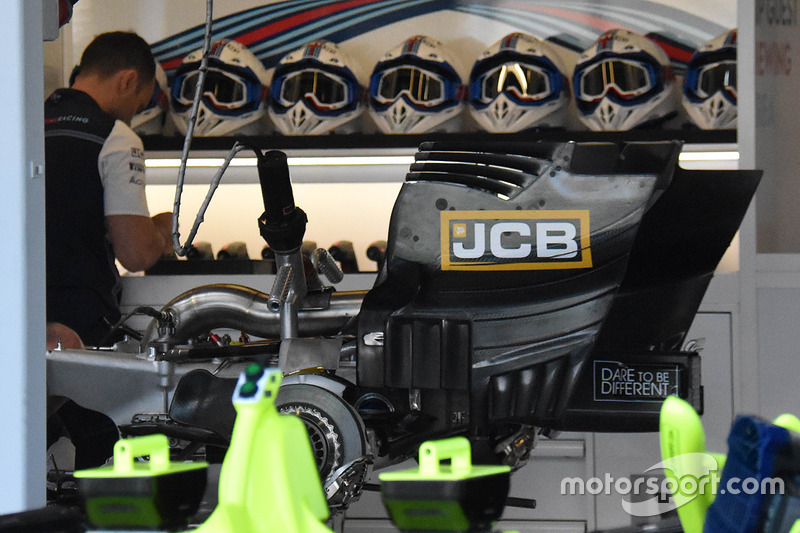

La boîte de vitesses en titane de la Williams FW41
Photo de: Giorgio Piola
La rumeur voulait que Williams adopte un caisson de boîte de vitesses en fibre de carbone cette saison. Cette image montre que l’écurie a conservé son caisson fait en titane. Notez comment la tubulure d’échappement emprunte un chemin complexe.

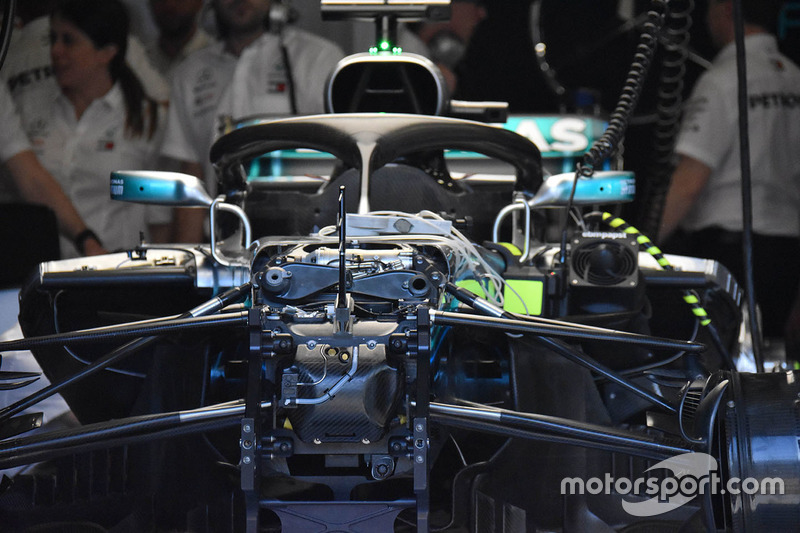

L'avant de la Mercedes-AMG F1 W09
Photo de: Giorgio Piola
On remarque sur cette photo que les éléments de la suspension avant de la Mercedes ont été remaniés. Notez que l’amortisseur d'anti-pilonnage, qui semble encore être hydraulique, a été bien caché des regards indiscrets.
La carrosserie de la Scuderia Toro Rosso STR13
Photo de: Giorgio Piola
Vue des aubes de déviation de la Toro Rosso situées sous le nez et le châssis. On remarque que le rebord inférieur comporte de nombreuses échancrures

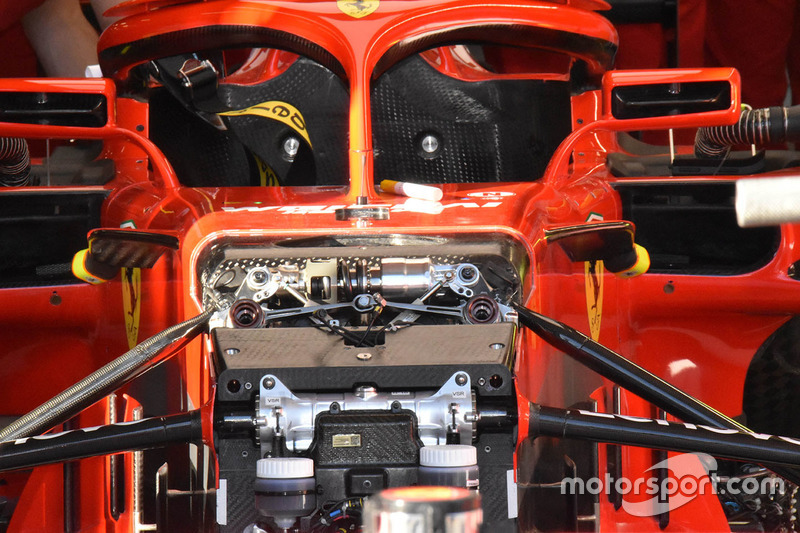

La suspension avant de la Ferrari SF71H
Photo de: Giorgio Piola
Ici, on peut constater que l’amortisseur d’anti-pilonnage de la Ferrari n’a pas vraiment changé depuis la saison dernière.
Vue détaillée de la Williams FW41
Photo de: Giorgio Piola
Notez à quel point le triangle de suspension supérieur a été rehaussé cette année.

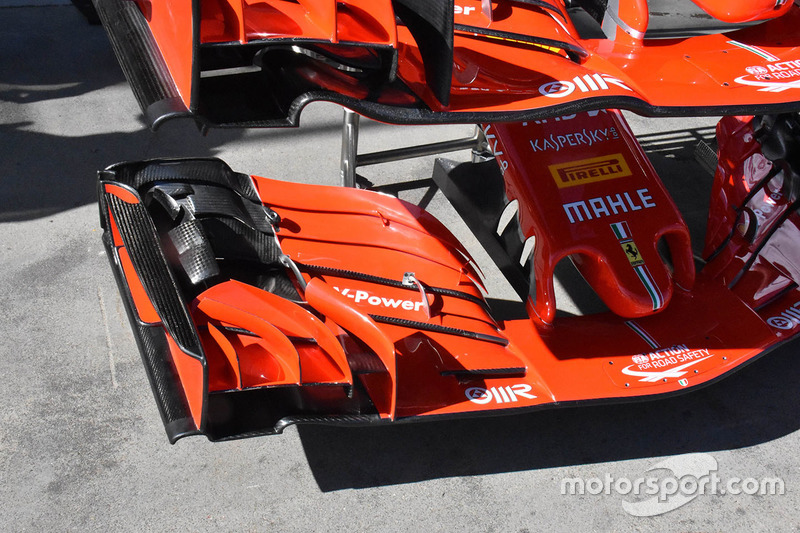

Ferrari SF71H : vue détaillée de l'aileron avant
Photo de: Giorgio Piola
Ferrari a apporté deux ailerons avant aux spécifications assez agressives. On note la présence d'une petite fente dans la section intérieure des deux surfaces du plan principal.

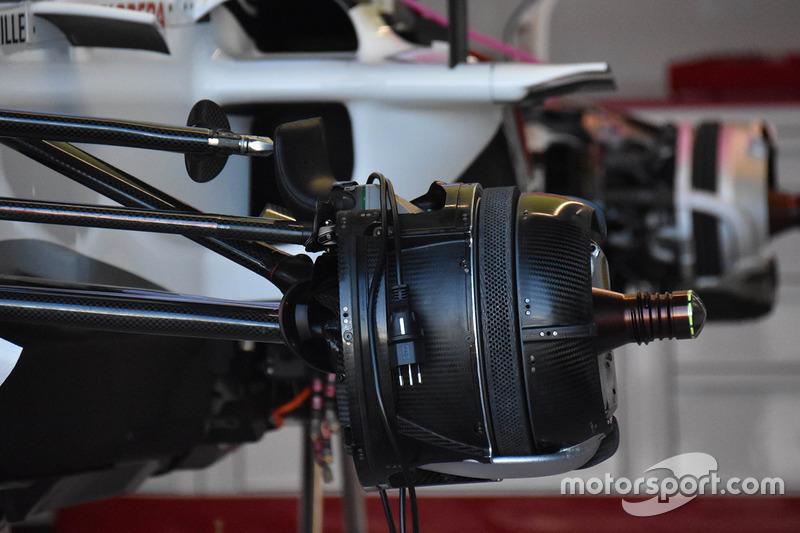

Vue détaillée de la Sauber C37
Photo de: Giorgio Piola
L’extension fixée au triangle de suspension supérieur permet de le placer beaucoup plus haut qu’habituellement.

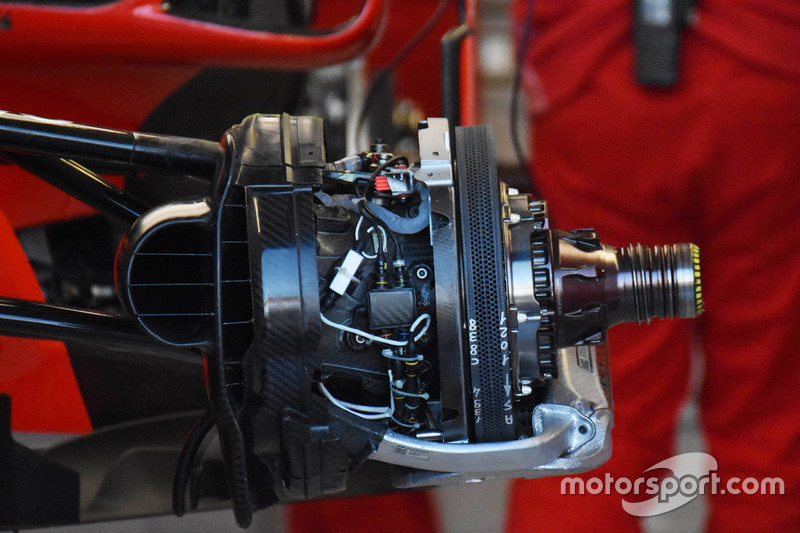

Ferrari SF71H : vue détaillée des freins
Photo de: Giorgio Piola
L’écope de freins se compose de deux entrée d’air : une principale de grande taille et une autre, plus petite, qui dirige l’air entre la cloison verticale et le flanc du pneu. On note la présence de protections horizontales destinées à empêcher les débris de se loger dans l’écope.

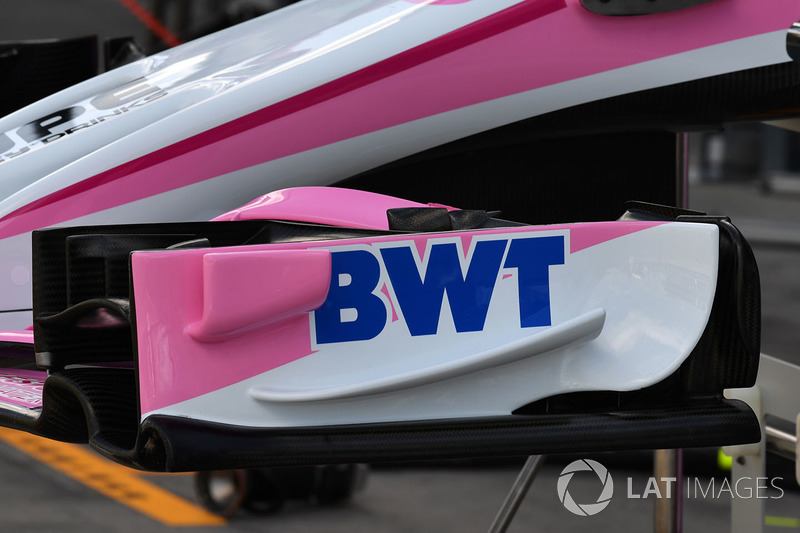

L'aileron avant de la Force India VJM11
Photo de: Sutton Motorsport Images
L’aileron avant de la Force India possède toujours ces dérives aux formes angulaires, vues durant presque toute la saison passée, et caractérisées par des canards de formes différentes.
L'aileron avant de la McLaren MCL33
Photo de: Mark Sutton
McLaren continue à utiliser des montants d’aileron avant très semblables à ceux de l’an dernier, toujours munis de trois fentes qui laissent filtrer l’air.

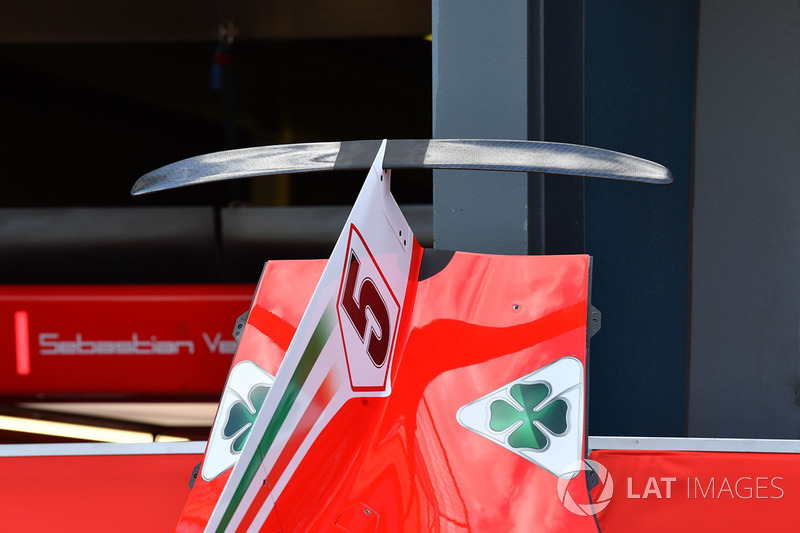

La carrosserie de la Ferrari SF71H
Photo de: Sutton Motorsport Images
Le T-wing en position basse de la Ferrari exploite à fond le règlement, qui autorise la présence d’une pièce de carrosserie à cet endroit très restreint.
